成形の製品

三庄インダストリー株式会社

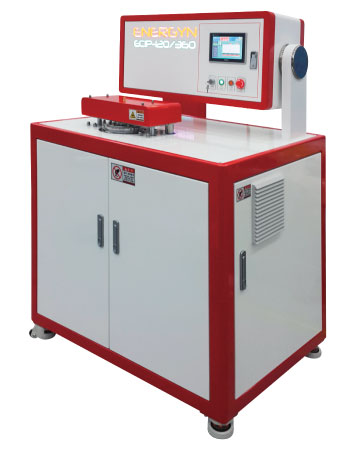

冷間静水等方圧プレスECIP

【製品の概要・特長等】ターンロック式開閉によるサイクル時短と小型化。パスカルの原理により成形体表面全てに等方圧をかける事が可能。●ターンロックで小型・静動。●機構図付タッチパネルで、分かりやすく使いやすい●容器の大型化も可能●300MPaに対応可能●BOX型を維持した状態でフレーム構造の製作も可能●ワイヤー巻容器で万が一の容器破損でもリスクを最低限にした構造【仕様・用途等】●小型Φ120～300mm、大型Φ400mm以上製作可能●安全カバー等の付属が可能●急速加圧：約90秒で150MPa●ロガー機能付属可能●タッチパネルにより、加圧グラフの視認が直接可能

エヌピーエーシステム株式会社

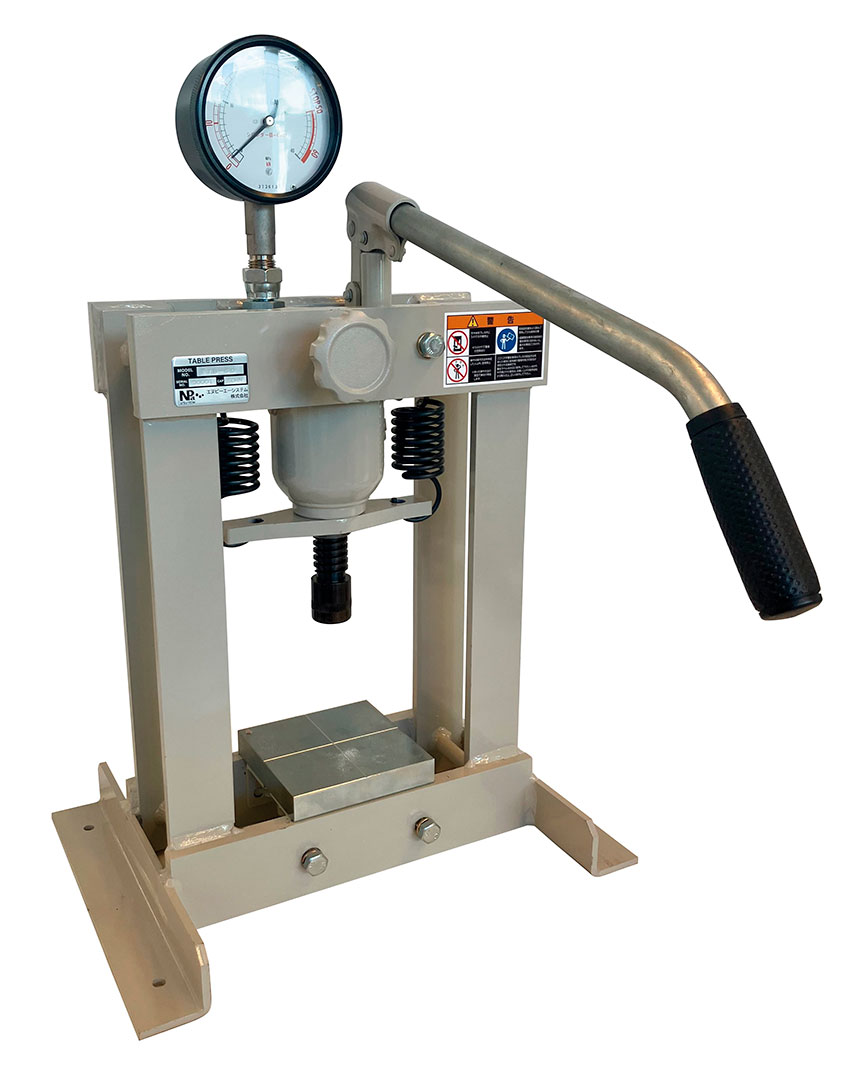

50kN・150kNテーブル式プレス

【製品の概要・特長等】フレームの上でポンプ操作ができるため、省スペースで使用出来るよう設計された卓上プレスです。●当社金型との併用で上下2軸成形が可能●ワーク近くまでシリンダ先端をネジで送り出せる機構のため、油圧でのポンプ操作を減らして使用が出来る●粉体成形の導入時に、お求めやすいようなシンプルな機能・コストを実現●手動操作弁の調整により、減圧速度の調整が可能【仕様・用途等】●出力50kNと150kNの2種類をラインナップ●手動操作方式●フレーム受圧部の作業台の取り外しが可能なため、圧入作業やカシメ作業にも●デジタル荷重計への変更が可能

エヌピーエーシステム株式会社

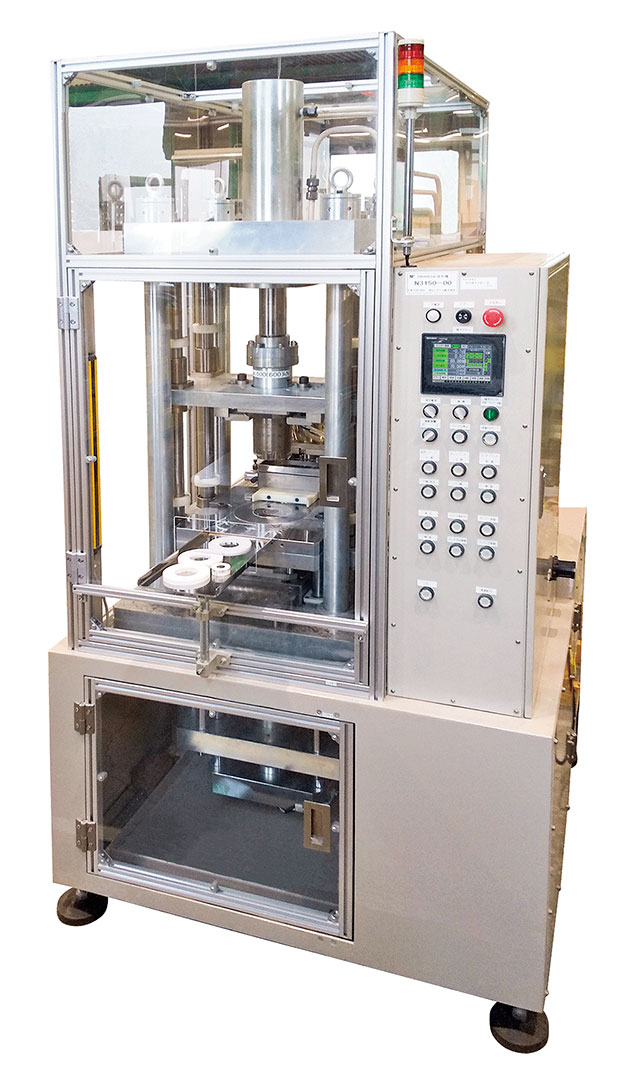

プログラム成形機

【製品の概要・特長等】加圧・保持・減圧の一連の粉体成形工程を、5ステップに分けて任意にプログラム設定が可能な成形機●自動給粉機構、外部出力機能、振動機能、真空機構など種々のオプションを選定可能●エリアセンサ・異常圧力検知スイッチ・安全荷重値の設定といった安全機構を装備●カスタマイズ実績多数あり【仕様・用途等】設定した各ステップでは、ストローク位置・シリンダー速度・荷重・荷重保持時間を設定できるため、原料毎に合わせた粉体成形や各条件を変えての研究開発でもお役立ていただけます●シリンダ下降時・成形時・減圧時で行える速度調整機能●0.1kN単位で目標値の設定が可能な荷重管理機能●0～9999秒で設定が出来る荷重保持

株式会社アドテックエンジニアリング

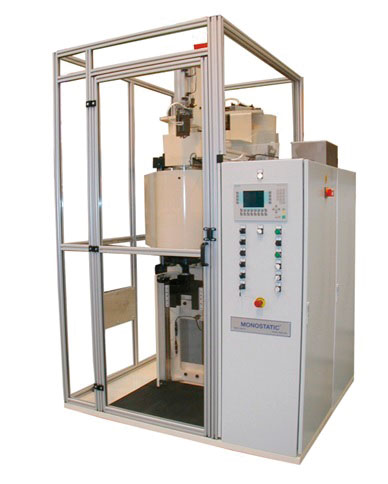

冷間静水等方圧プレス（ラバープレス、CIP）

SIMAC社　MONOSTATIC PRESS【製品の概要・特長等】研究開発用途・均一部品の製造プロセスのために独自のプレス機を開発しました。ドライバック式の設計は短時間でプレスの準備や、段取り替えができる為、成形プロセスの効率が良くなり、生産効率が格段に上がります。●フォーミング液を媒体として、均一で高密度な成形体をつくる事が可能。●ドライバック式により本体及びツールをクリーンな状態に保つことが可能。●圧力容器部が二重構造となっている為、ツール交換（段替え）が簡単に、短時間で行うことが可能。●構造がシンプルなことから、操作やメンテナスが容易。●高い耐久性を維持している。●タッチパネルより、成形圧などの設定が容易に可能

エヌピーエーシステム株式会社

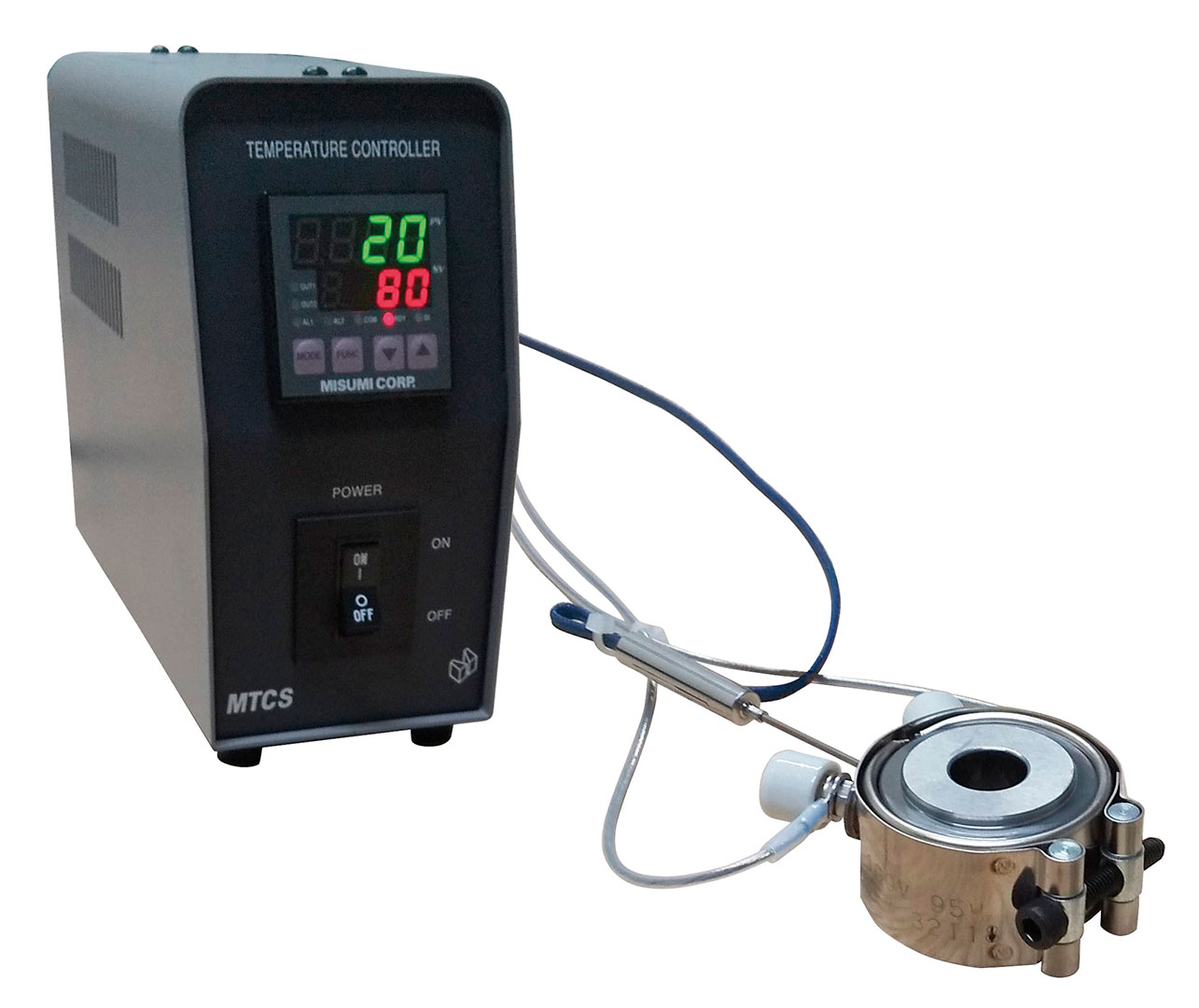

粉体成形用金型 ヒーター付きダイス

【製品の概要・特長等】フローティングスペーサーの使用により上下両軸成形が用意に行えます。離型ムーバーの装着で、簡単に離型が出来ます。●精密ラッピング（鏡面）仕上げ●標準規格品はダイとパンチのクリアランスが0.02mm～0.04mmの高精度にしております●室温～200℃まで温調可能（400℃まで特注製作実績あり）【仕様・用途等】●単位面圧力200MPa●超硬製（SKDやその他材質でも別途製作可能です）●ファインセラミックスや各種粉末成形用に●ダイ、上下パンチ、スペーサー、ムーバー、ヒーター、温調器のセット●標準サイズは、穴径φ10mm―充填深さ25mmと穴径φ20mm―充填深さ25mmの2種類を用意●円柱状だけでなく角柱、リング等の実績もあり

株式会社アドテックエンジニアリング

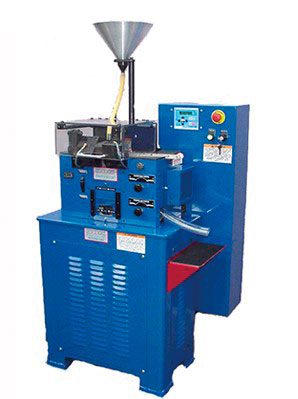

超小物・薄物用粉末成形機　マルチパックプレス

◆アンビル式プレス【製品の概要・特長等】ペントロニクス社のアンビル型プレス機は、上パンチを使用しない独自開発されたユニークな構造を採用した高速量産プレス機です。●上パンチを使用しない為、生産スピードが速い。●成形した製品のバラツキが少ない。●金型のコストが抑えられる。●粉末の飛散も少なく、メンテナンス性が良い。●金型の調整や段取り替えが短時間で簡単に行える。●成形スピード：MAX120回転/分　（最小充填深さにて）◆3モード型プレス【製品の概要・特長等】マルチパック3モード型プレスでは、アンビル方式の他に、両面に形状がある場合や、ボール形状などを成形する事ができ、3種類の成形方法が選択できます。●ボール形状や、

株式会社ミューチュアル

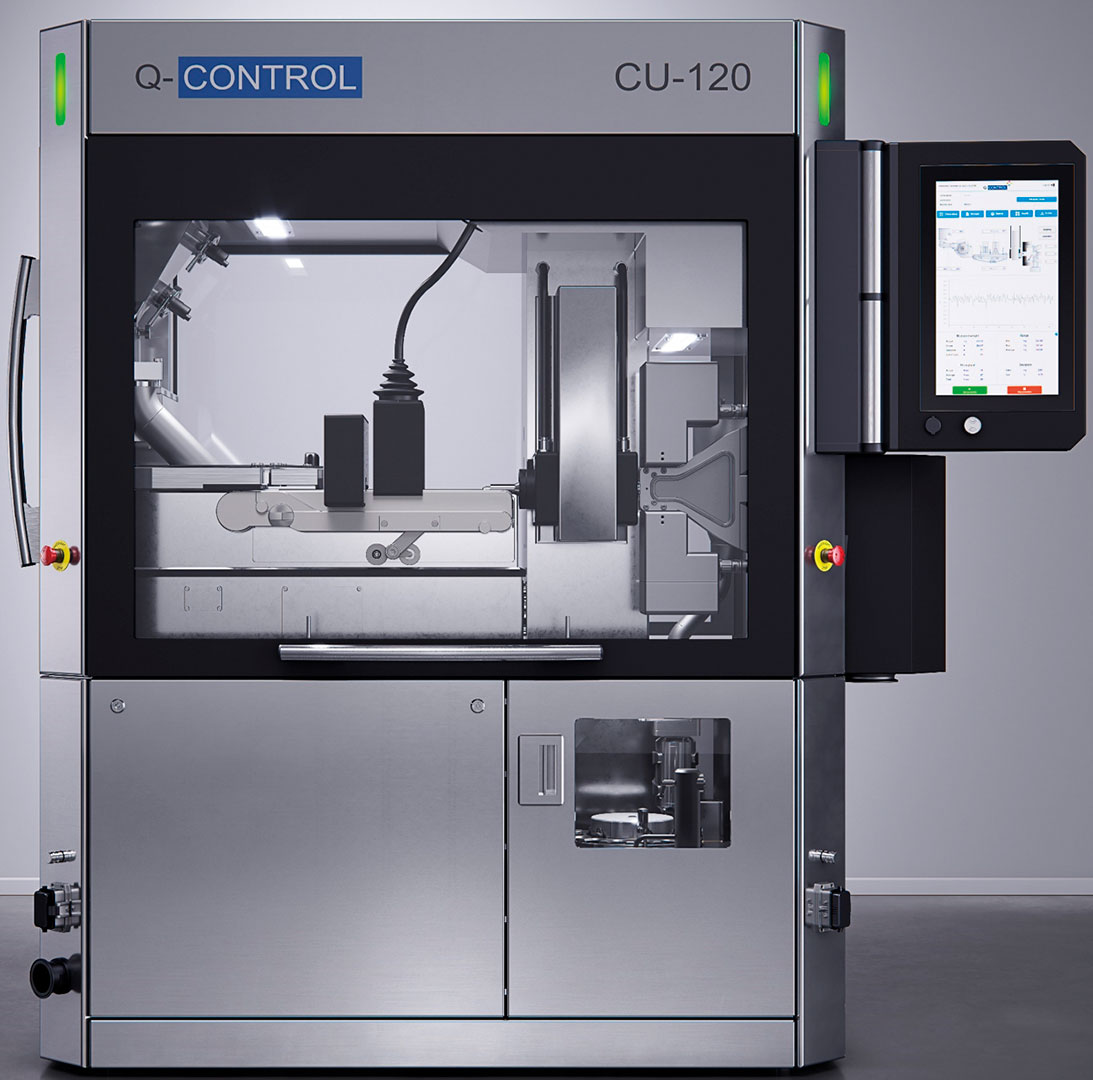

錠剤・カプセル質量及びNIR検査装置 CU-120

【製品の概要・特長等】錠剤含量の超高速全数検査と4物性測定を1台で。錠剤品質検査の決定版●錠剤/カプセルの質量検査と錠剤のNIR検査の兼用が可能。●マイクロ波を使用し非常に高精度な錠剤/カプセルの質量全数検査が可能。（±1mg）●測定器の自動校正のため、機内に質量計または高精度の 4-Pテスター（質量、厚さ、硬度、直径を測定）の設置が可能。●ホッパーから投入された錠剤をコンベア搬送し、非破壊で全数検査することが可能。●多点NIR-SRSを使用し、錠剤のAPIの含量均一性の非常に正確な測定が可能。●専用ソフトから硬度の予測が可能。●プロセス データは OPC UAサーバー を通じて上流機または特定のサーバへ簡単に出力可能。

三庄インダストリー株式会社

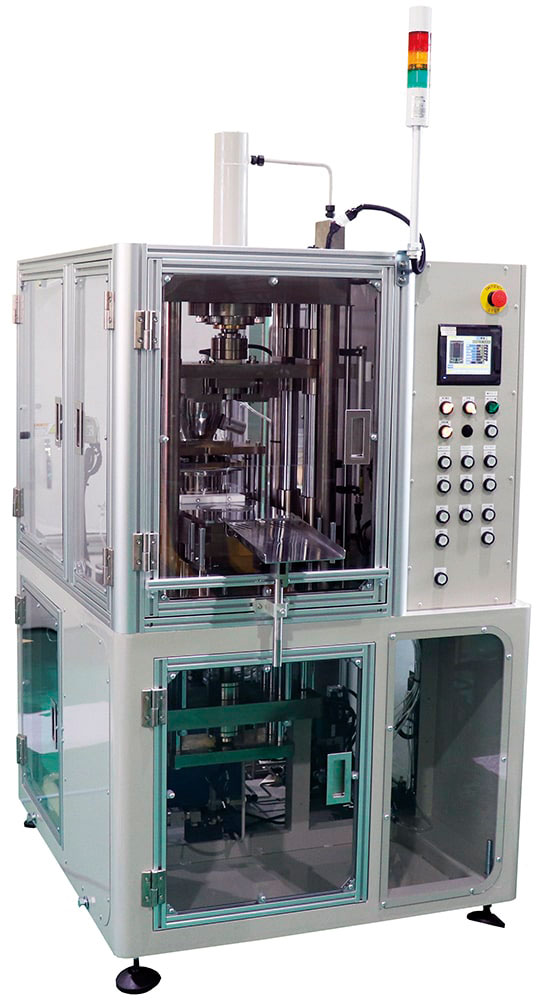

真空・振動ウェーブ成形プレス

【製品の概要・特長等】プログラム自動運転。連続生産プレス機。タッチパネルによるプログラム設定。荷重/時間曲線を自由に設定でき、安定した連続運転が可能。●自動充填装置●挟込脱型方式を選択可能●荷重と時間の自動運転プログラムを簡単に設定可能●減圧を感知して、圧力保持中は再度設定圧力へ自動復帰●便利なタッチパネル仕様、プログラムパターンの記憶が可能【仕様・用途等】●上下両軸成形方法を3種（スタンダードFD・フリーFD・マイティ）選択可能で柔軟に対応が可能●振動充填機能付●高圧油圧システム採用による機械の小型・静音仕様（低圧油圧比較）●インバーターにる成形速度可変●ロードセルによる精密荷重管理

株式会社菊水製作所

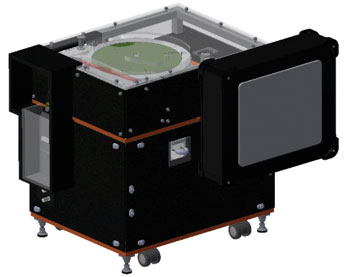

錠剤測定装置　TM-PLUS

【製品の概要・特長等】TM-PLUSは、錠剤の質量（1錠/グロス）・厚み・錠径・硬度を自動計測する装置です。従来の直線搬送方式から、円周搬送に変更し各測定項目を並行して実施することにより、現行機の平均測定時間を大幅に向上できる構造を実現しました。●【質量測定】1錠測定とグロス測定のそれぞれに別の電子天秤を配置。1錠の質量測定単位を0.1mgまで測定可能とし、グロス測定の安定化を実現●【厚み装置】様々な形状の錠剤をハンドリングし、高速で測定処理ができる厚み計を搭載●【錠径・硬度測定】丸形状の錠剤だけでなく変形錠の測定にも対応。独自の新規機構を採用し、長径・短径どちらでも任意の方向で硬度測定が可能

三庄インダストリー株式会社

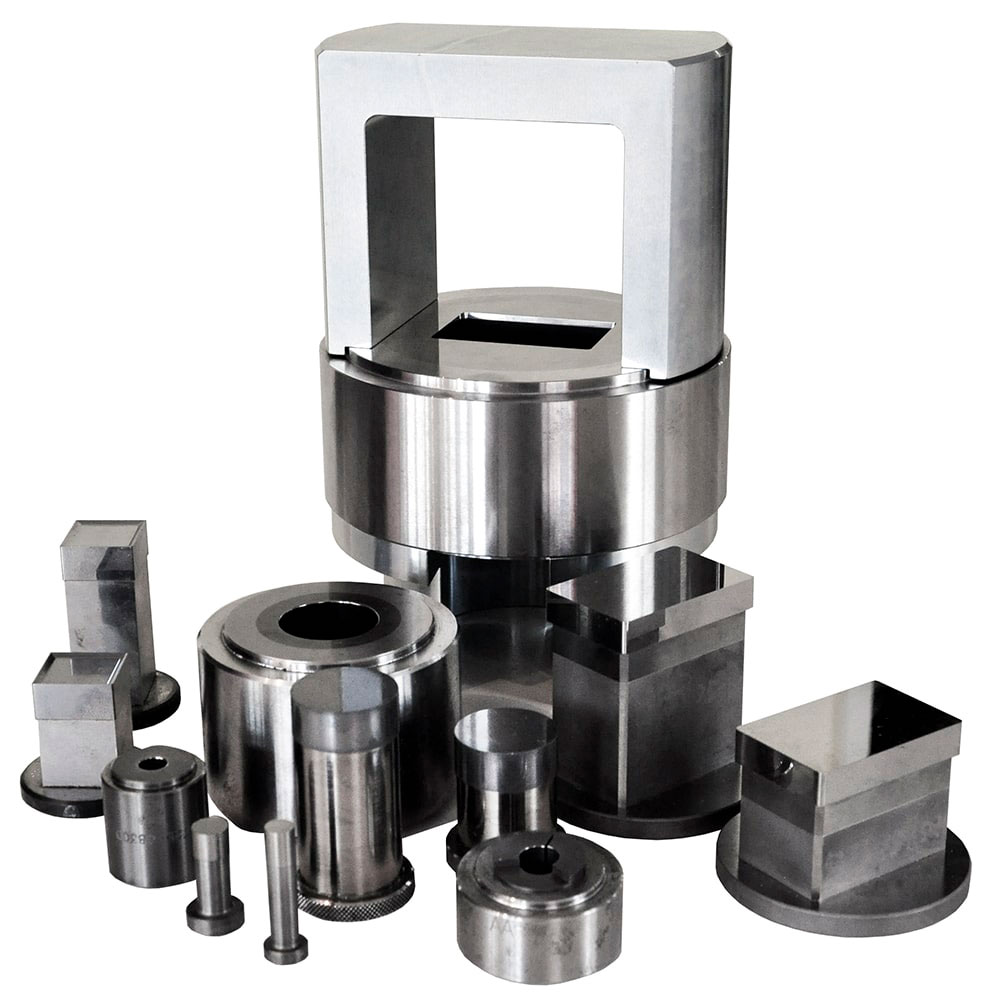

粉末成形金型

【製品の概要・特長等】●精密ラッピング仕上げ（鏡面）●寸法精度1/100［mm］以内の高精度製作●短納期設計が可能●割型等脱型が困難な成形体向けの金型製作が可能●耐熱仕様等の金型製作が可能●セラミックダイス等にも対応●真空・加熱等特殊金型設計が可能【仕様・用途等】●単位面圧力200［MPa］を標準化●超硬・SUS・工具鋼等様々な材質で対応●角・丸・リング・異型等要望に合わした金型の製作が可能

フロイント・ターボ株式会社

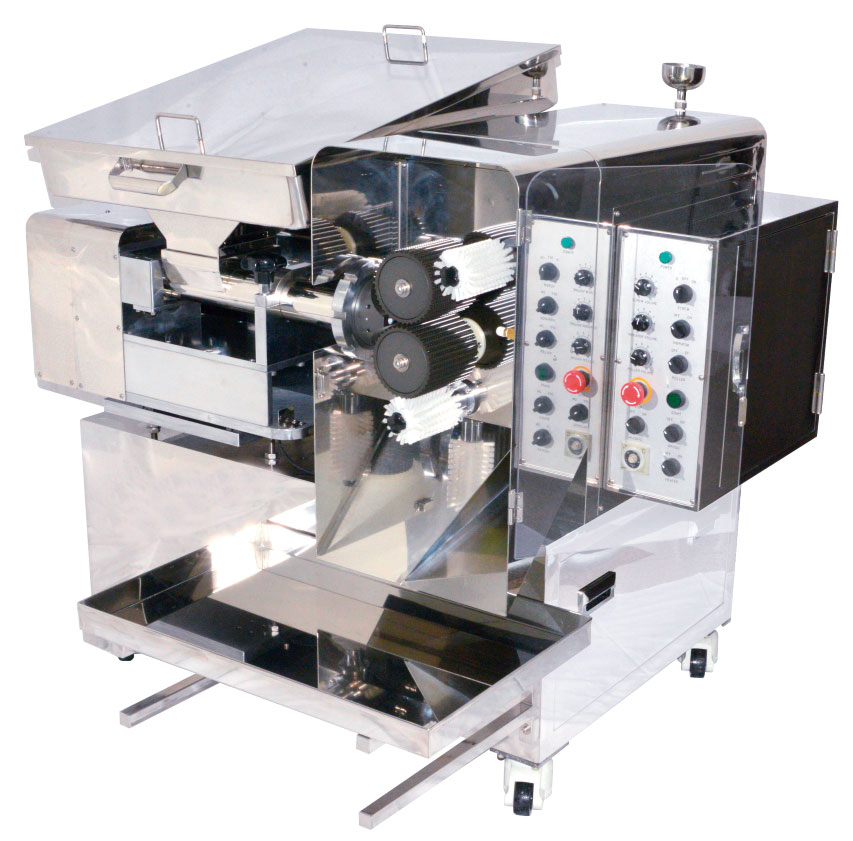

製丸機

【製品の概要・特長等】●ローラー式を採用することで製丸サイズ設計が容易に対応可能●二軸スクリューを採用で安定した原料供給が可能●ノズルチップの交換で大小の変更が可能●特殊ローラーで滑り易い原料にも対応可能●アルコール噴射装置でローラーへの付着を防止●分解が容易で清掃が簡単な構造●食品からケミカル製品まで幅広い原料に対応可能●製丸サイズはφ3～φ22まで対応可能【仕様・用途等】●健康食品（梅肉エキス、ニンニク卵黄など）●化粧品（ファンデーション）●食品（チョコレート、タピオカ、こんにゃく、餅、お麩、キャンディーなど）●医薬品（漢方丸剤、正露丸など）●ペットフード●つり餌●化成肥料●粘土他●金属酸化物●セラミック触媒

三庄インダストリー株式会社

マイティプレス

【製品の概要・特長等】フローティングスペーサの使用で上下両軸成形が容易、ムーバーの装着で簡単にダイを固定したまま脱型可能●フローティング成形が可能（上下両軸成形）●上部ネジにて、オープンハイトを縮め即加圧状態に出来る●充填深さを自由に設定（シリンダ調整容易）●仮荷重の手間を削減●自動プログラム運転への変更が可能●振動ブロックの追加が可能【仕様・用途等】●型式：SMT-20・SMT-50・SMT-100・SMT-200●手動・電動ポンプ方式の選択が可能●架台付仕様に変更可能●20～200［kN］まで選択可能●ロードセルの付属やデジタル荷重計への変更が可能

菅原精機株式会社

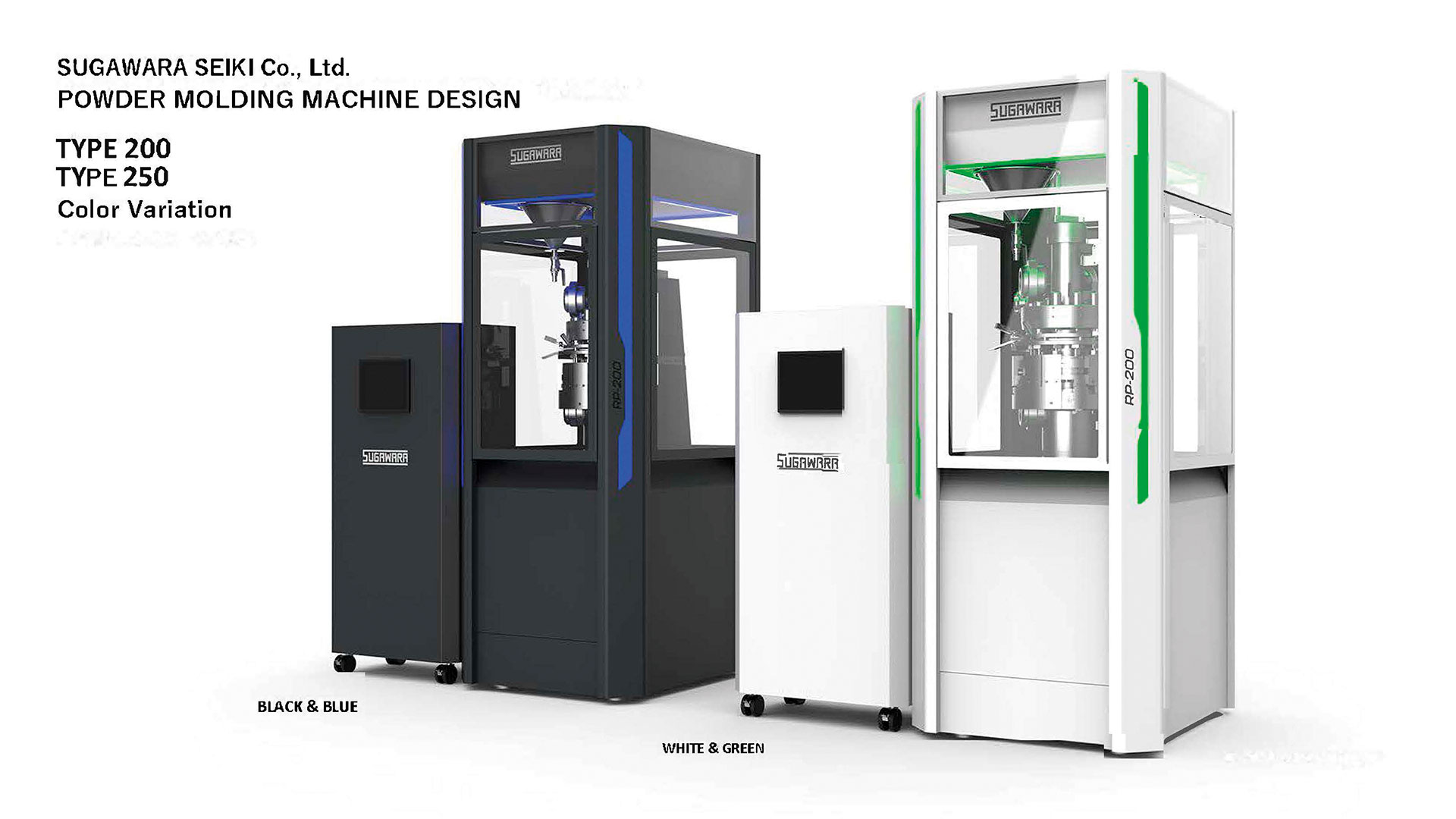

「粉体成形用金型」と「ロータリープレス」

【製品の概要・特長等】耐摩耗性に優れた超硬合金を主材料とした粉体成形用金型とロータリー式で量産に適したロータリープレス機を製造しております。●粉末に適した超硬材種のご提案●開発用ハンドプレスの設計・製造●耐摩耗部品の製造●量産に適したロータリープレス機の製造●精巧＋近未来をコンセプトにデザインされたプレス機の提案●ご要望に沿った様々なオプションをご提案【仕様・用途等】主に以下の粉体の加圧成形用金型とプレス機の製造実績があります。●アルミナ製品●ジルコニア製品●フェライト製品●窒化ケイ素製品●超硬工具●ダイヤモンド工具●特殊ガラス製品●タルク製品●カーボン製品　　　　　　　　等

エヌピーエーシステム株式会社

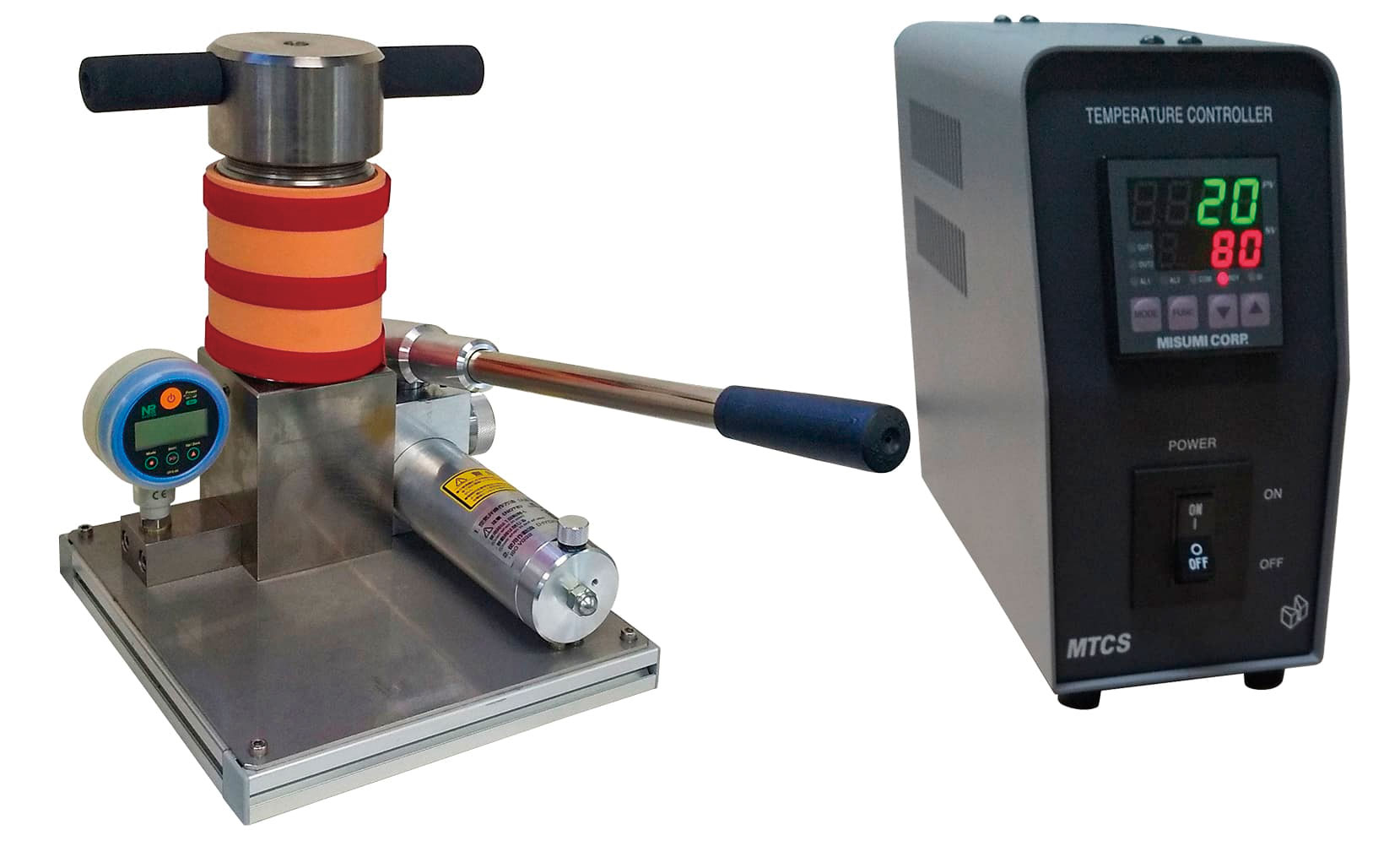

卓上WIP（温間静水等方圧プレス）

【製品の概要・特長等】清水の使用によりワークのクリーンな取り出しを実現したコンパクトサイズの卓上式WIP成形機です。●ハンドポンプの採用により、圧力の微調整が可能●手元操作弁による圧抜きは、圧力の降下速度の調整が可能●省スペースで使用可能で、移動などのハンドリングも比較的容易【仕様・用途等】●容器内径Φ35mm、有効深さ75mm●成形圧力は最高で300MPa●静水の温度調整は、室温～80℃まで●ヒーターの電源は単相100Vで使用●室温25℃の場合、約40分で80℃まで昇温●ワークに対して全方位から均一な圧力をかける粉体成形に
