微粉砕の製品

フロイント・ターボ株式会社

ターボミル

【製品の概要・特長等】●過粉砕が無くシャープな粒度の粉砕品が得られる●堅牢な構造により長時間運転に最適●熱に敏感な原料でも粉砕可能超高速回転による衝撃と渦流、高周波振動により数百～数μmまで粉砕可能な乾式微粉砕機である。ジェットミルと比較して過粉砕が無くシャープな粒度が得られる。また堅牢な構造のため故障がほとんど無く長時間運転に最適である。熱に敏感な原料に対しては水冷ローター搭載型を使用し、粉砕時に発生する熱を効率よく除去しながら運転が可能となる。繊維を傷めずに解繊するという特殊な目的にも使用されている。【適用例】●食品●セルロース、パルプ●トナー、粉体塗料●木粉●負極電池材料●塩ビ樹脂リサイクル品●CMC●

株式会社 タナカテック

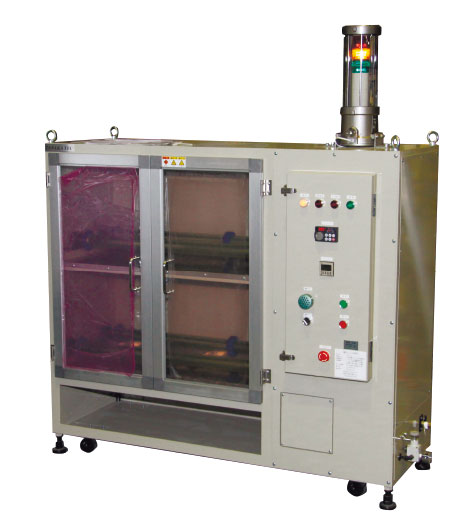

防爆型ボールミル回転架台

【製品の概要・特長等】有機溶媒を含有した試料の微細化粉砕・混合用に、安全性を考慮して設計製作しました防爆型ボールミル回転架台です。ポット回転部を金属ケースで囲い、正面は両開き式の扉としました。防爆モータと専用のインバータまたは無段変速機を用いて回転数を可変させます。回転数のデジタル設定・デジタル表示をご希望の場合は、インバータ制御をお勧めします。安全を考慮して扉開閉のインターロック機能を装備しています。貴社のご要望、ご仕様に合わせ設計製作いたします。【仕様・用途等】●防爆モータ●ポット径：φ100〜240mm●回転数：20〜80rpm●回転数可変：インバータまたは機械式変速●ロール：ウレタンゴム●掛数：ご希望に合わ

日清エンジニアリング株式会社

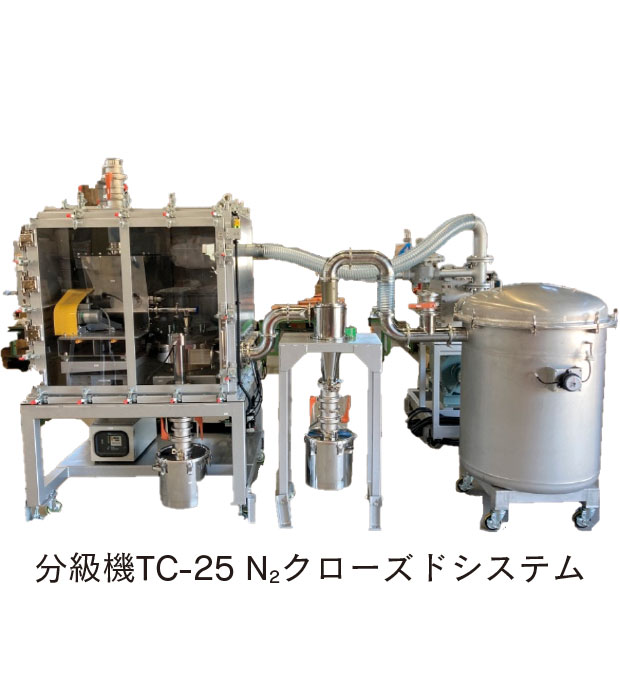

粉砕・分級　不活性ガス循環システム

空気中で処理が困難な下記（①〜③）の様な材料向け、窒素等を用いた、不活性ガス雰囲気下での、高精度な粉砕分級を実現した完全クローズドシステムです。＜適用材料＞①吸湿性材料（シリカゲル、触媒　等）②易酸化材料（銅粉、はんだ粉　等）③発火性材料（アルミニウム、希土類金属、金属シリコン　等）＜システムフロー＞　　　グローブボックス内＜機器組合せ例＞●TC-15〜100（分級機単体）●TC-15＋SJ-500（ラボ用気流式粉砕・分級システム）●TC-25＋SJ-1500（少量生産用粉砕・分級システム）●AC-20〜40（旋回気流式分級機単体）

株式会社ダルトン

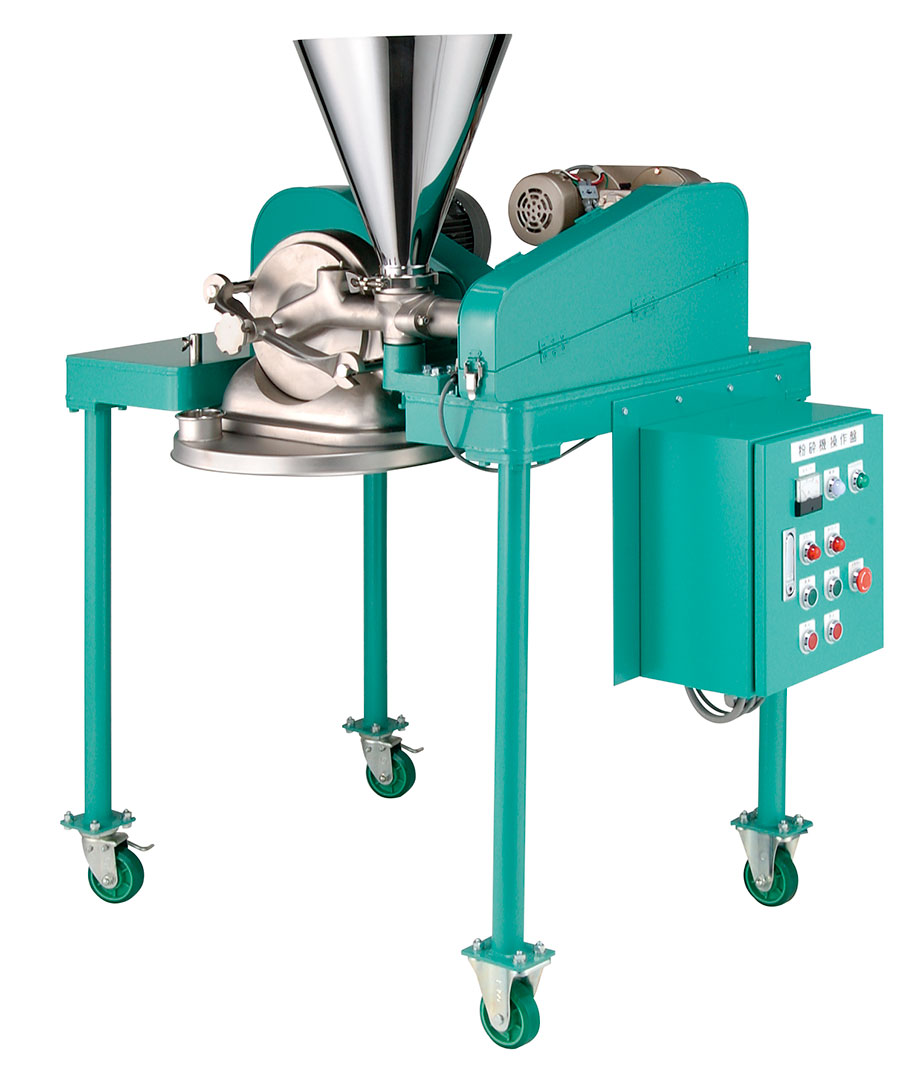

微粉砕機　アトマイザー

幅広い粉砕用途をカバーするダルトンの微粉砕機研究用・一般生産用から大量生産用まで豊富なラインナップ高速回転するハンマーと特殊形状ライニング間で衝撃・磨砕・せん断作用により微粉砕を行う、優れた粉砕方式の微粉砕機。粉砕品は分級機構無しで50μm前後となり、原料によっては数μmまで粉砕可能。●高速度スイングハンマー方式を採用●分解ができ、短時間で洗浄可能●オールステンレス+片側軸受構造でGMPへも対応●スクリーンサイズ、主軸回転速度などの調節で粒度調整可能●豊富なオプションをご用意【用途例】●食品、健康食品●顔料●香料●その他、化学製品

東洋ハイテック株式会社

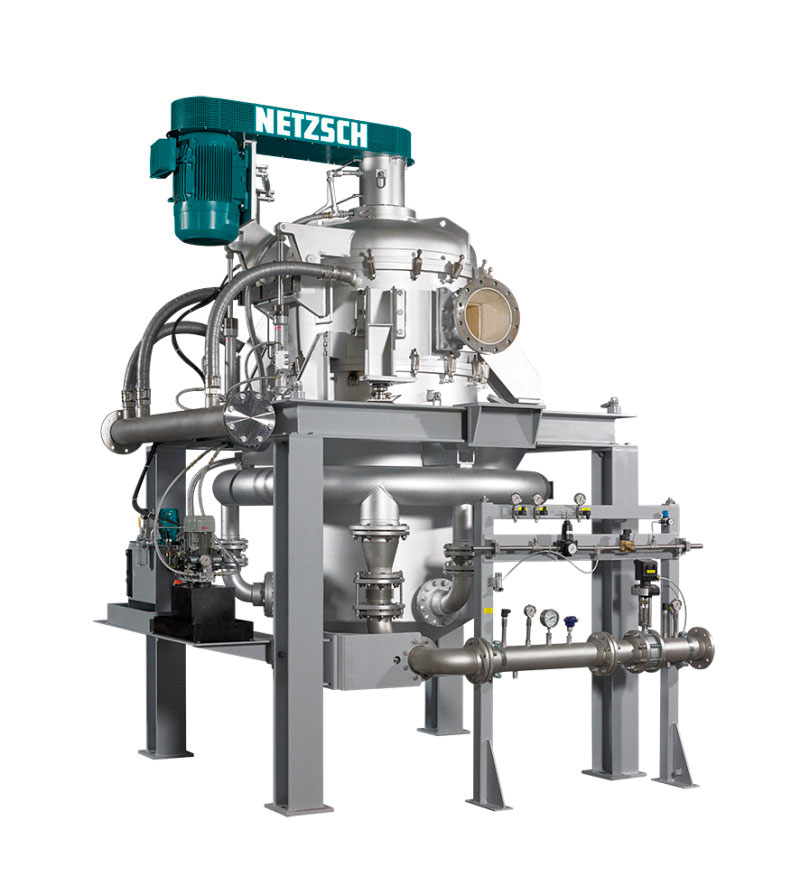

NETZSCH社　高効率流動層型ジェットミル　e-JET

高温圧縮ガスを使用することにより、通常のジェットミルと比較して使用エネルギー30%以上カットを実現【特長】●ユーティリティの低減が可能　高温圧縮ガスを使用する事で、コンプレッサーエアー容量を大幅に低減できる。●幅広い原料に対応　軟質から硬質原料まで、様々な原料に対応。●シャープな粒度分布　高性能分級機により、シャープな粒度分布を実現。●粗粒が混入しない　分級ホイール摺動部は、エアーパージによって粗粒の混入を防止。●大型機へのスケールUPが容易　スケールUPが確立されており、テストデータからの大型化が可能。●様々な粉砕に対応耐摩耗仕様・耐粉塵爆発仕様。酸化防止のための不活性ガスによる粉砕も可能。【仕様・用途

株式会社パウダーバンクジャパン

気流式微粉砕機

【製品の概要・特長等】乾燥している原料の微粉砕化　・風味・色合いそのままに、あらゆるものを一瞬で微粉砕！　・気流式微粉砕機＋独自技術を詰め込んだ微粉砕機　・味・風味・色合いもワンランク上のパウダー化　・粉末はカドのないなめらかな粒形　・簡単設定で同一機種でも多彩な粒度　・米、お茶、大豆、カカオハスク等の微粉砕に最適【仕様】粉砕量　AIBIM2-350   ： 粉砕量 2～5kg/h　AIBIM10-550  ： 粉砕量 10～20kg/h　AIBIM20-700  ： 粉砕量 30～60kg/h　AIBIM70-1000 ： 粉砕量100～200kg/h占有面積・装置質量　AIBIM2-350   ： L2600・H2200・W800・280kg　AIBIM10-550  ： L3000・H2200・W3100・570kg　AIBIM20-700  ： L4

ヴァーダー・サイエンティフィック株式会社

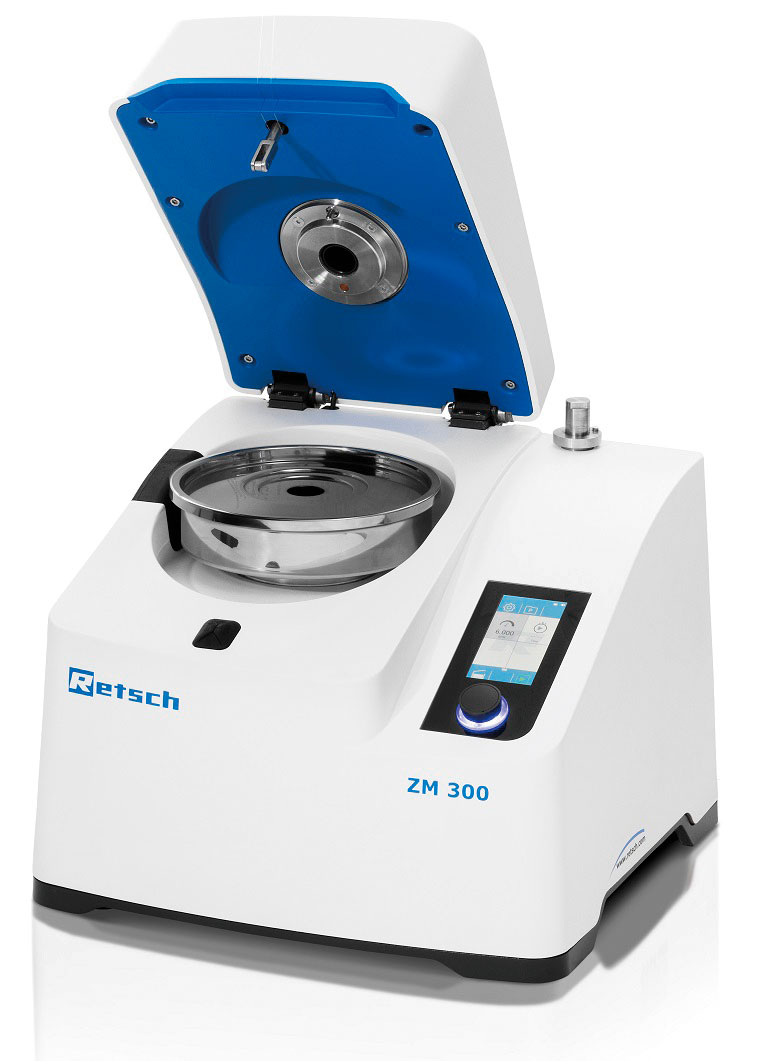

レッチェ　超遠心粉砕機 ZM 300

【製品の概要・特長等】超遠心粉砕機ZM300は、高速回転するロータと外周のリング状のスクリーンにより瞬時に試料を粉砕する事ができ、作業面での利便性と安全性を両立した粉砕機です。オプションでサイクロンキットを取り付けることにより、熱に弱い試料や、大容量の粉砕を行うことが可能です。常温では粉砕が困難な試料には液体窒素やドライアイスを使用した凍結粉砕が可能です。【仕様・用途等】●対象試料：コーヒー豆、飼料、製薬原料、顔料、土壌など●投入粒径：＜10mm●粉砕粒度：40μm＜●投入試料量：300ml（標準 カセット）、600ml（大容量 カセット）、230ml～4500ml（サイクロン）材質：ステンレス，チタン，摩耗防止コーティ

株式会社 西村機械製作所

スーパーパウダーミル（気流式微粉砕機）

〈概要〉粉砕機内部ローターを高速に回転させることで高速気流を発生させて、その中で原料同士やブレードと衝突させて粉砕する微粉砕機です。粉砕粒度は非常に細かく、原料によってはシングルミクロンの領域まで達する事ができ、粉砕領域は5μm〜200μm程度の微粉砕機です。〈特徴〉●乾燥機ユニットと組み合わせすることにより、湿式粉砕乾燥ユニットとして使用できる.。●原料同士をぶつける自己粉砕方式により粉砕時の衝撃力が小さく、製品へのダメージが少ないです。●設定粒度まで機内に滞留し続ける機構のため、微粉砕かつシャープな粒度分布を実現できる。●気流粉砕のため、温度上昇が少ない。●粉砕粒度については、回転数や吸引などで調整する

槇野産業株式会社

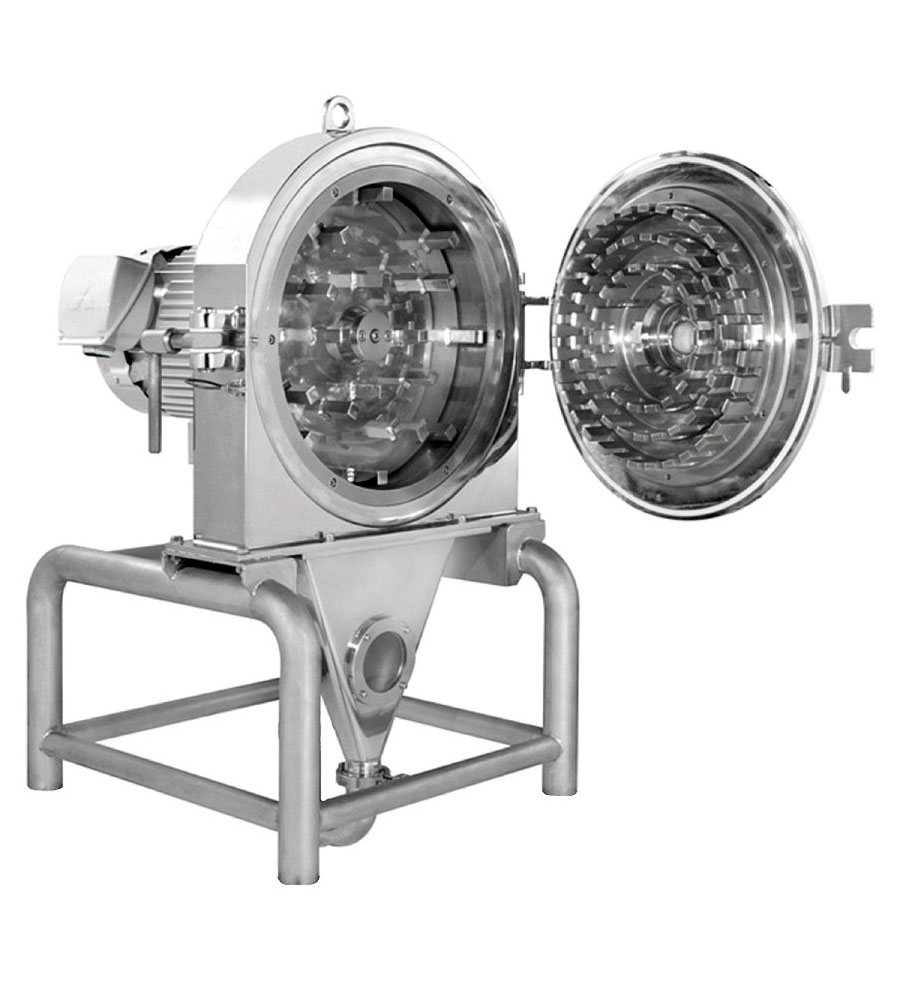

イクシードミル　EMシリーズ

【概要】ノースクリーン式ピンミルピンディスクと呼ばれるピン付きディスクを高速回転させ原料を粉砕本体側のピンディスクが高速回転して、固定ピンディスクとの間で原料を粉砕数十μmまで原料を微粉砕する衝撃式粉砕機【特長】●多数のピンで高速粉砕するのでスクリーン不要●滞留時間が短く熱に敏感な原料も微粉砕●高速粉砕なので短時間で微粉砕ができる●大きなドアで内部清掃やメンテナンスが簡単●水分の多い湿式粉砕も可能●耐摩耗仕様はディスク溶射でセラミック及び超硬ピン●インバーターによる回転数変更で簡単に粒度調整【仕様】●機種　EM-2型：1機種　EM-4型：3機種●動力　EM-2型（5.5kW）　EM-4型（15/18.5/22kW）

日本コークス工業株式会社

ダイナミックミル

乾式アトライタで培った技術をベースとし、連続化に成功した高効率の連続式乾式微粉砕機です。ボールミルに比べ10～20倍の能力があり、製造コスト、スペースの削減が可能です。【特長】1．分級機構が無いため、ジェットミルと比較して、サイクロン、バグフィルター、ブロワーなどを必要としません。　そのため省スペース化が可能です。2．連続式のためフィーダーのホッパーに原料を投入すれば、あとは無人運転が可能です。3．ジェットミルのように大量のコンプレッサーエアを必要としません。ジェットミルと比較すると、エネルギー効率に優れます。4．抹茶の粉砕では石臼100台分の処理をMYD25型1台で処理が可能です。【用途】・お茶、封止材の粉

アシザワ・ファインテック株式会社

連続式　乾式ビーズミル　ドライスター

高硬度物質をシングルミクロンに粉砕!!エネルギー効率抜群で大量生産可能【特長】●乾式でかつ連続式の横型ミル●数百ミクロンの原料を1パスでシングルミクロンに粉砕可能●エアー消費は軸シール保護のみで極小●表面改質処理の効果【仕様】●型式：SDA1～SDA500●粉砕室容量〔L〕：1.0～500●電動機〔kW〕：3.5～200●接粉材質：セラミックス、金属　　　　　　（SDA250以上は金属のみ）【実績のある対象物】●モース硬度7～9　石英、シリカ、アルミナ、窒化珪素、酸化鉄 etc.●モース硬度4～6　ガラス、カーボン、ブラックシリカ、酸化亜鉛 etc.●モース硬度4未満　石膏、PZT、活性炭、炭酸カルシウム etc.

ツカサ工業株式会社

ラインミル®

【特長】●固定ピン、回転ピンディスクの着脱が容易に可能●水洗浄にも対応●スクリーンの脱着は工具が不要●スクリーンの穴径、回転ピンのスピード調整により粒度調整が容易●圧送、吸引両方の空気輸送ラインに設置が可能【仕様】●本体材質：接粉部…ステンレス　　　　　　その他…ステンレス、スチール●オプション：表面処理（バフ研磨仕上げ）

槇野産業株式会社

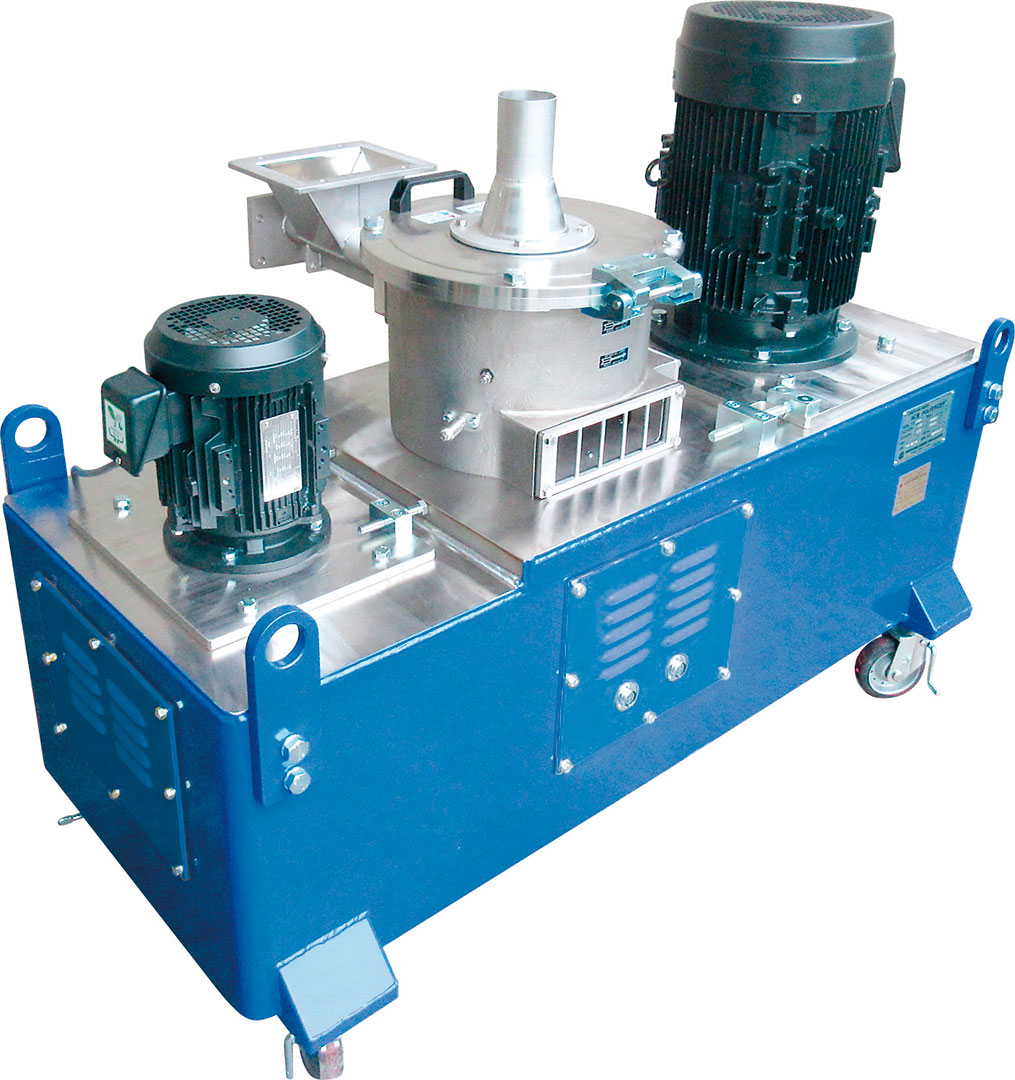

イクシードミル　EMシリーズ

【概要】ノースクリーン式ピンミルピンディスクと呼ばれるピン付きディスクを高速回転させ原料を粉砕【特徴】●多数のピンで高速粉砕●本体側とドア側のピンディスクが回転して粉砕●両側が回転する事で多少の油分が含んだ原料も対応可能●数十μmまで原料を微粉砕する衝撃式粉砕機●ワイドケーシングの付着対応型のモデルも用意【仕様】●機種　EM-1A型：1機種　　　　EM-1AW型（ワイドケーシング）：1機種【動力】●動力　EM-1A型（3.7kW×2基）　　　　EM-1AW型（3.7kW×2基）

株式会社マツボー

ターボミル

高速回転する翼による衝撃と翼の背後に生じる高周波の圧力振動によりシャープな粒度分布の粉砕物を得られる乾式微粉砕機です。＜特長＞●スクリーンを内蔵せず、構造が簡素で堅牢なため、故障が殆ど無く、半永久的に使用可能。●簡単に上部ケーシングが開放できるため、保守点検、清掃が容易。●最新型RSSタイプで5μmトナーを実現。●ジェットミル粉砕法に比べ、エネルギーコストを1/3〜1/2に低減。●水冷ロータ仕様では、高効率冷却性能により、低融点品の微粉砕処理も実現。＜適用例＞●各種合成樹脂●トナー、粉体塗料、エンジニアリングプラスチック●石灰石、石膏、顔料、カーボン●小麦粉、米、塩、そば殻、健康食品●紙、パ

株式会社 豊製作所

相対流粉砕機

世界が認めた、新しい粉砕機◇相対流粉砕機YTKシリーズ　標準機YTK3311、大型機YTK6337　基本特許取得済：日本・アメリカ・韓国・中国・台湾・ドイツ◇渦流式粉砕機YTKシリーズ　小型機YTK237L、標準機YTK311K、大型機YTK637K【特徴】●低速回転により、粉末温度の上昇を抑えられる。●簡単操作で数μm～150μmまで粒度調整ができる。●粒子の形状は多角形で、水分の浸透が容易。●スクリーン不要で、過粉砕を防ぐことができる。●動力当りの生産量が多く、省エネルギー。●ハウジング内は簡単な構造により、取扱い・清掃が容易である。●回収システムはラボ用試験機から大型プラントまで選択可能。◆粉砕原理　相対流粉砕とは、2枚のローターが作る、渦流と

ツカサ工業株式会社

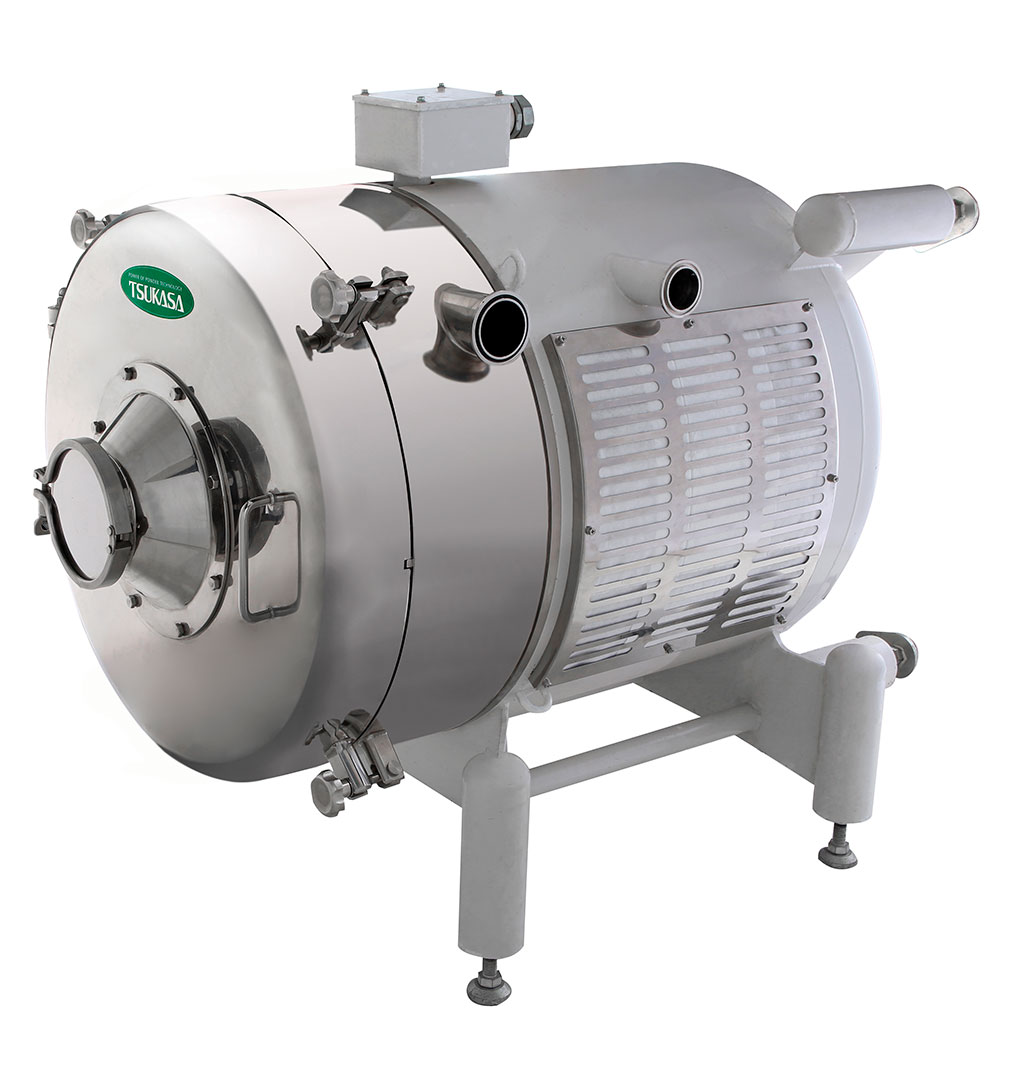

ウェーブミル

【特長】●ウェーブ状ケーシングにより、気流の圧縮と膨張が超高速で繰り返されながら粉砕が行われる画期的な気流式粉砕機●麦、米、そばなどの穀類や抹茶などの微粉砕（数μm～数十μm）に最適●気流式による粉砕温度の低減効果により、粉砕物の物性変化を最小限に抑制●高速回転ブレードが分級機能を兼ねるため、粉砕後の分級機が不要●より精度の高い微粉砕を行う竪型と、処理能力の高い粉砕を行う横型をラインアップ●静音設計で機能美に優れ、清掃・点検や衛生管理も大変容易【仕様】●本体材質：接粉部…ステンレス　　　　　　その他…ステンレス、スチール●オプション：表面処理（バフ研磨仕上げ）

株式会社吉田製作所

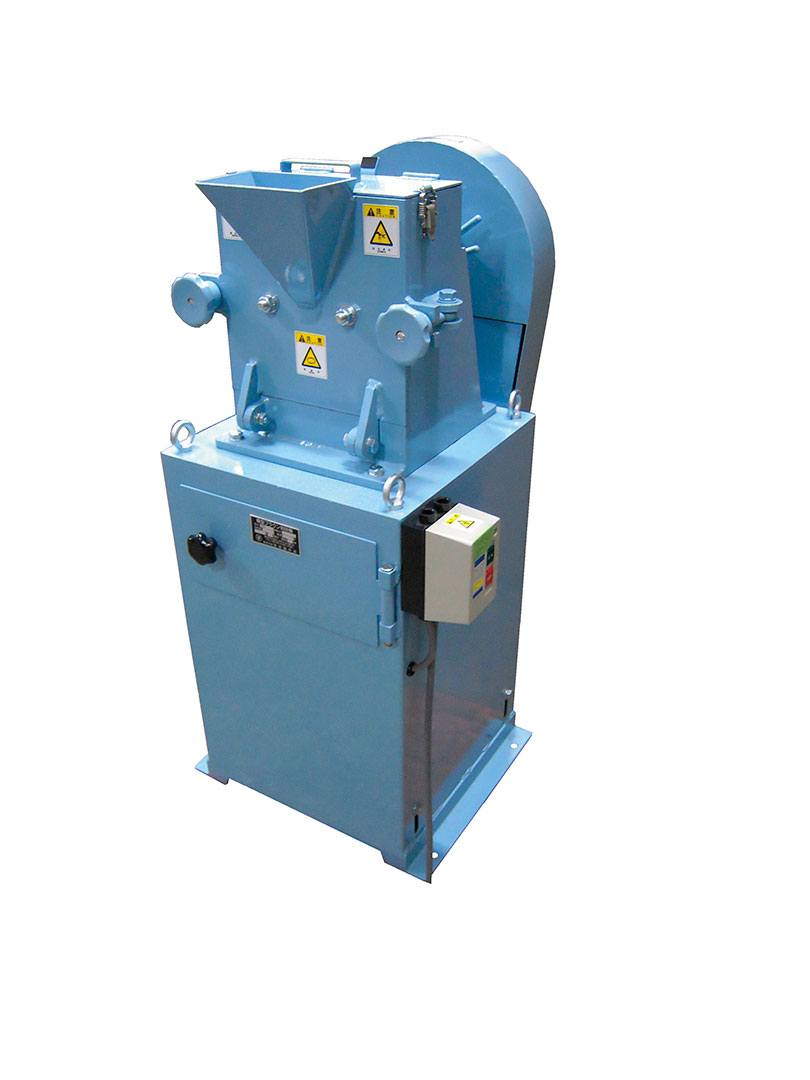

ブラウン横型粉砕機　1025型

本機は粗粉された試料を微粉砕するのに適したものです。主要部の粉砕歯は平円板状をなし、粉砕粒度の調節は容易に行うことができます。粉砕歯は、ハイマンガン鋳鋼製及び耐摩耗性が高い表面硬化肉盛製があります。粉砕中の発熱により試料変化を与えないための水冷タイプも製作致しております。・型式　電動機・1025-A　0.4kW・1025-B　1.5kW・1025-HB　1.5kW・1025-HC　3.7kW・1025-HD　7.5kW

合同会社 エヌワイラボ

SPミル・MPプロセッサー

NYLでは卓上型の微粉砕機から生産機まで粉粒体機器のカスタム・オリジナル製品を提供します。SPミル（微粉砕機）主な特徴>　●オールステンレスでサニタリー　　●卓上型は100V仕様もあり手軽に微粉砕　●超高速で微粉砕　●インバータ変速で粒度調整　●生産機までシリーズ化　●カスタム対応　　形状　材質　　仕上　etc仕様例>　●SP-2型　卓上型　100V　　●SP-2N型　卓上型　連続仕様　200V　●SP-3型　自立型　2.2kW　●SP-7型～　5.5kW～MPプロセッサー（中高速粉体処理機）主な特徴>　●オールステンレスでサニタリー　●コンパクトでキャスターつき移動も楽　●アタッチメント交換で、破砕、解砕、粉砕、分級、搬送etc　●粗砕から中粉砕まで

株式会社吉田製作所

ハイブリッドミル　1066型

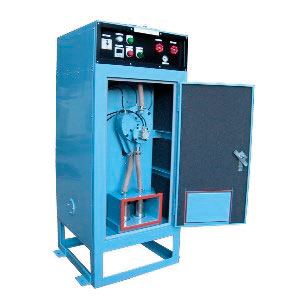

本機は分析試料用の微粉を作成する、ふるい付き連続粉砕装置です。使用産業領域として鉄鋼、セメント業界、土壌検査向け機関等です。目的粒度に粉砕する速度は約3分間、微粉の回収率は99.8～99.9％です。自動クリーニングする為連続粉砕が可能でプラントへ組込も出来ます。仕様1）試料投入大　　最大5mm2）試料投入量　　約50g／回3）粉砕粒度　　　－150μm～75μm4）粉砕処理時間　約3分5）連続粉砕　　　可能

株式会社ダルトン

微粉砕機　インパクトミル

高速で回転する回転側粉砕ピンと固定側粉砕ピンとの間で材料を衝撃、摩砕により微粉砕●スクリーンレスで粉砕品が滞留なく排出され、熱の影響を受けにくく、付着性の強い原料でも閉塞せず粉砕可能●粉砕ピンの配列と高速回転によりシャープな粒度分布を実現　回転速度とピン配列で粒度分布の調整が可能　D50＝50～500μmの微粉砕が可能●シンプルな構造のため分解・洗浄・組立が容易●超高速直結駆動モータ採用　部品点数が少なくメンテナンスが容易　機器サイズが小さく省スペース化に貢献●耐摩耗仕様、金属粉のコンタミレス仕様への変更が可能【用途例】●医薬品　●農薬　●化粧品　●食品関係（澱粉、ゼラチン、大豆、米、小麦粉、香辛料、塩）●

株式会社パウダーバンクジャパン

低温乾燥粉砕機

【製品の概要・特長等】水分を含んでいる原料を乾燥・粉砕化　・成分特性そのままに、あらゆるものを一瞬で乾燥粉砕！　・乾燥～粉砕～回収まで1秒以下で瞬時に水分を蒸発　・低温（100℃以下）乾燥で味・風味・色合いもワンランク上のパウダー化　・乾燥⇔粉砕を瞬間的に熱履歴が少ない粉末へ　・液体原料・スラリー原料も投入機を変えるだけ　・生野菜，おから，コーヒー残渣 等の乾燥粉砕に最適【仕様】粉砕量　CDM2-350W　：粉砕量 2～5kg/h　CDM10-550W ：粉砕量10～20kg/h　CDM20-700W ：粉砕量30～60kg/h　CDM70-1000W：粉砕量100～200kg/h占有面積・装置質量　CDM2-350W　：L3000・H2200・W3000・980kg　CDM10-550W ：L4500・H2200・W40

日清エンジニアリング株式会社

気流式粉砕機 スーパージェットミル

スーパージェットミルは粉砕後の粗粒子領域を粉砕ゾーンへ戻す効果に優れているため、シャープな粒度分布の粉砕品を得ることができます。その結果として従来機よりさらなる微粉化が可能になり、粉砕後の分級操作を省略することもできます。金属コンタミや摩耗性粉体（金属・セラミックス等）の対策には、接粉部セラミックス焼結体の仕様で対応可能です。医薬品向GMP仕様、サイクロンと粉砕機を一体化した高回収率型、そして大能力機種をラインナップすることによりあらゆる業種の各種粉体の超微細化ニーズに対応します。

ホソカワミクロン株式会社

ACMパルベライザ® F型

【概要・特長】●分級機を内蔵した衝撃型微粉砕機●従来のACMシリーズの粉砕部、分級部、内部循環構造などを見直し、粉砕性能向上とランニングコストの削減を両立●内部構造の最適化により、処理能力を維持したまま処理風量を低減●低風量運転を可能としたことで粉砕設備の高さ、占有面積を縮小●粉砕ハンマ周速の高速化により、粉砕能力が向上●分解・洗浄性が向上【用途】●電気・電子材料　二次電池正極材、二次電池負極材、太陽電池材料、黒鉛、トナー●食品材料　でん粉、小麦粉、キトサン、唐辛子、茶葉●樹脂材料　PET、PVC、シリコン、フェノール樹脂、フッ素樹脂、メラミン樹脂、CMC

株式会社 タナカテック

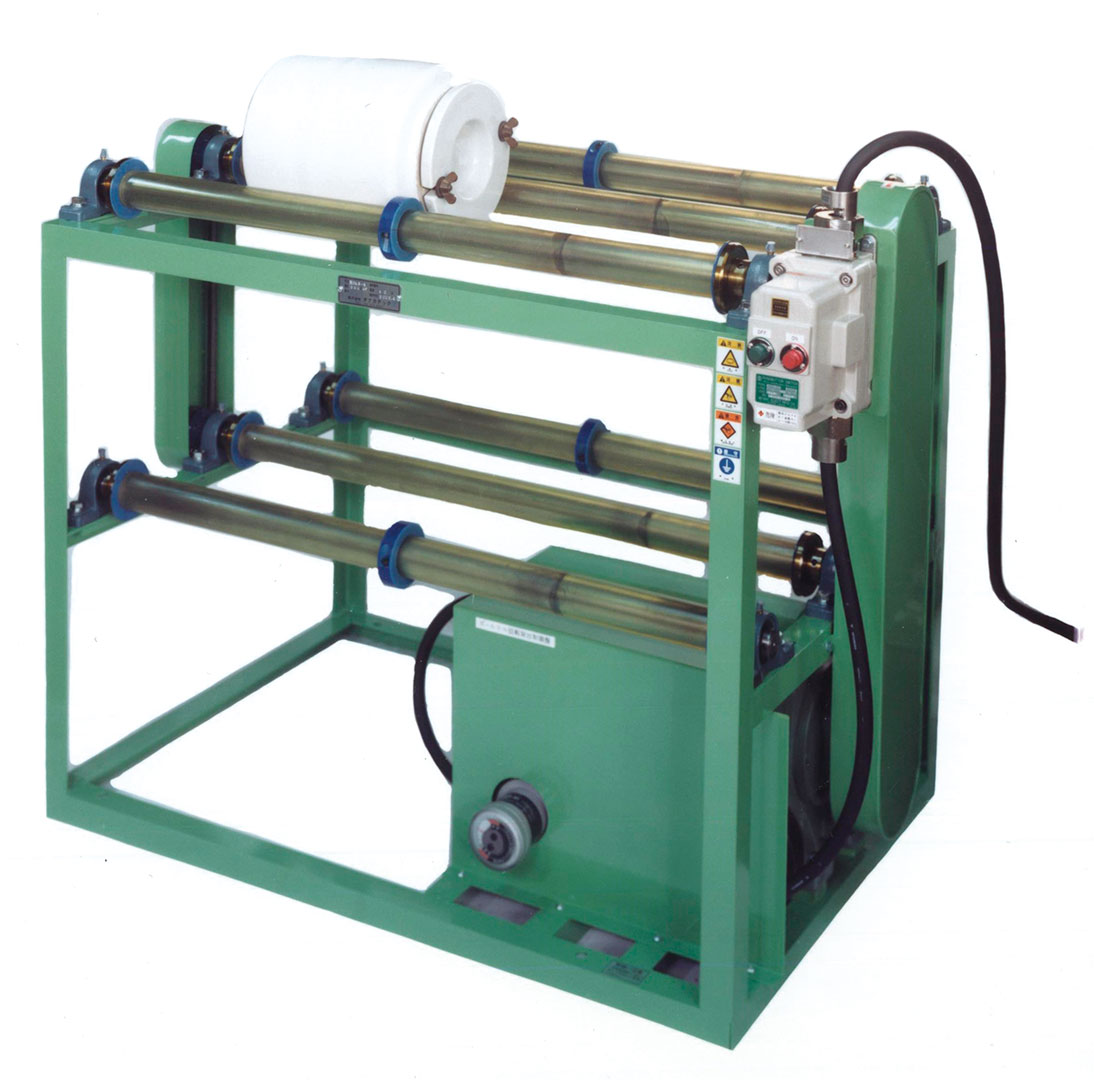

防爆型ボールミル回転架台

【製品の概要・特長等】有機溶媒を含有した試料の微細化粉砕・混合用に、安全性を考慮して設計製作しました架台タイプの防爆型ボールミル回転架台です。防爆モータと耐圧防爆スイッチを用いて手動式変速ハンドルにより回転数を可変させます。回転数のデジタル設定・デジタル表示をご希望の場合は、インバータによる可変方式の製品もあります。貴社のご要望、ご仕様に合わせ設計製作いたします。【仕様・用途等】●防爆モータ、耐圧防爆スイッチ●ポット径：φ100〜240mm●回転数：20〜80rpm●回転数可変：機械式変速またはインバータ●ロール：ウレタンゴム●掛数：ご希望に合わせます。●モータ容量：AC3φ200V 0.4kW〜●ポット材質、ポット径、掛数、回

東洋ハイテック株式会社

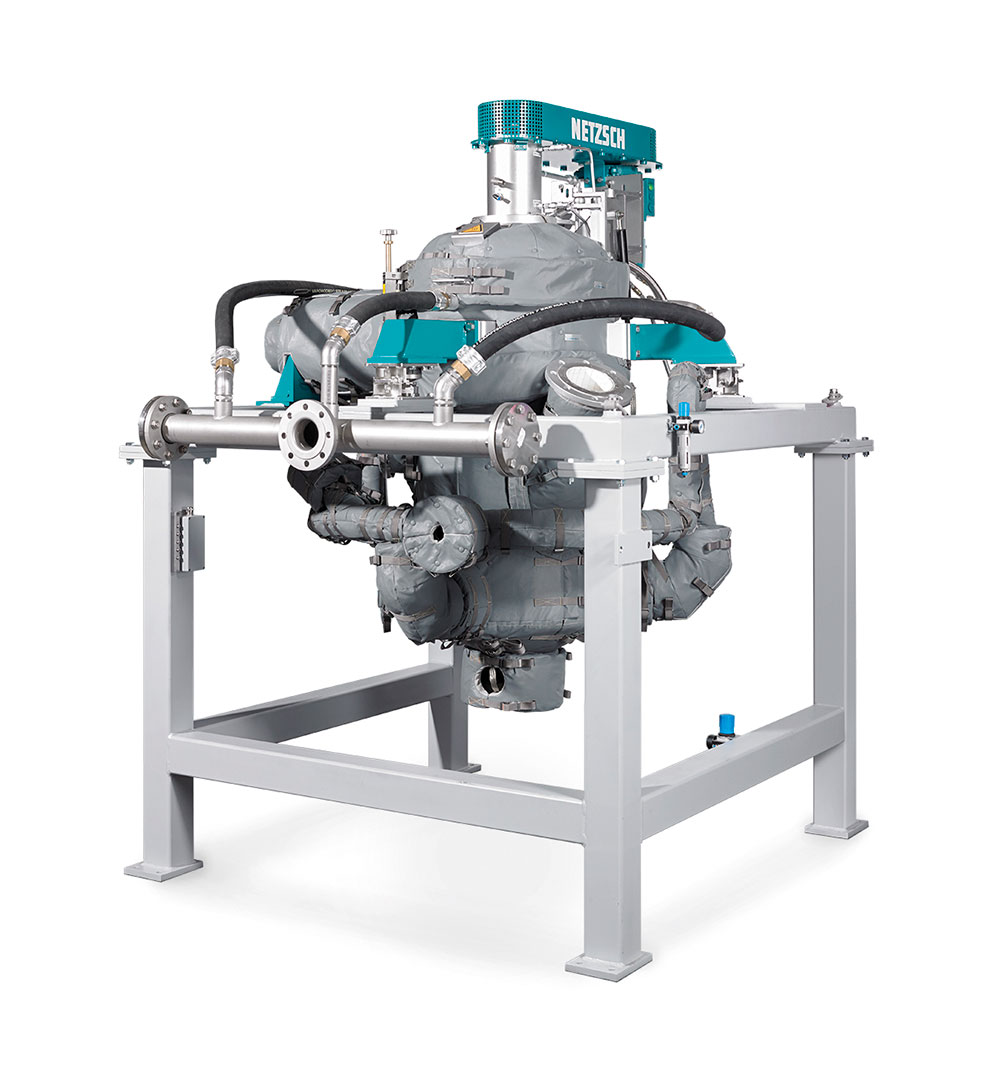

NETZSCH社　スチームジェットミルs-JET

今まで乾式粉砕では届かなかったサブミクロンの粉砕領域へ【特長】●高い粉砕性能　過熱蒸気を用いる事で、乾式粉砕でサブミクロンまで粉砕する事が可能（アルミナの粉砕実績があり）。●幅広い原料に対応　軟質から硬質原料まで、様々な原料に対応。●シャープな粒度分布　高性能分級機により、シャープな粒度分布を実現。●粗粒が混入しない　分級ホイール摺動部は、エアーパージによって粗粒の混入を防止。●大型機へのスケールUPが容易　スケールUPが確立されており、テストデータからの大型化が可能。またラボスケール（25型）も対応。●様々な粉砕に対応　耐摩耗仕様・耐粉塵爆発仕様・耐圧力仕様。【仕様・用途等】●型式：25型～6000型●用途例：

フロイント・ターボ株式会社

Vターボ

【製品の概要・特長等】●分解・洗浄性に優れた構造を持った粉砕機●内部分級機構を搭載し、回転数で簡単に粒度調整が可能●金属コンタミを嫌う原料には接粉部セラミック仕様をラインナップ防水性と分解洗浄性を持ち、少量多品種の製造に最適である。多種のオプションパーツを使用する事で原料の特性に合わせた粉砕が可能である。金属コンタミに厳しい二次電池材料や、摩耗性が高い原料の場合は接粉部をセラミックにする事で金属コンタミの発生を抑えられる。【適用例】●食品●医薬品●正極電池材料●トナー、粉体塗料●シリカ含有エポキシ樹脂●フッ素樹脂

エムテック化学株式会社

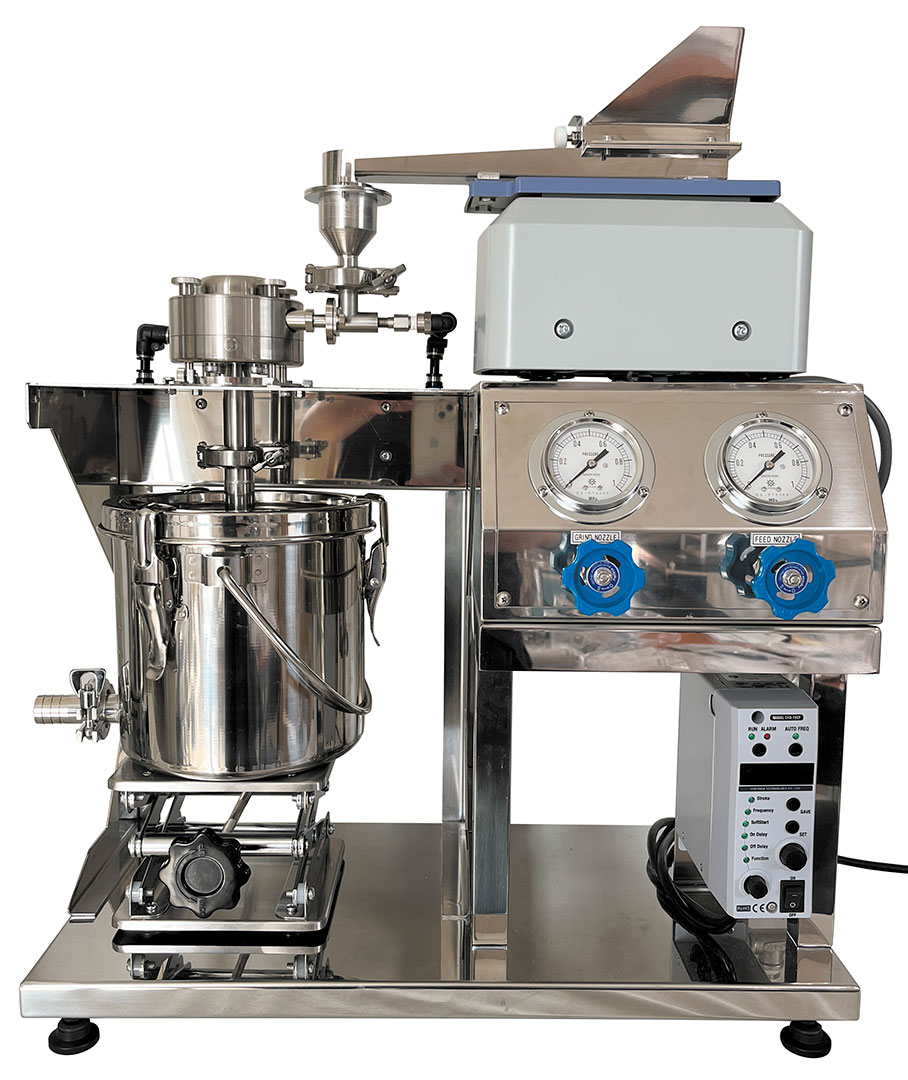

ミニジェットミル MJM-1シリーズ

【製品の概要・特長等】●ジェットミルは乾式粉砕機としては最も微粉砕が可能です。●粉砕時に発熱がなく、低融点物質、弱熱性物質の粉砕も可能です。●粉砕品のロスが少なく、少量サンプルを高回収できる粉砕機です。●「分解」「洗浄」「組立」が容易で、少量多品種に長けた粉砕機です。●卓上型でコンパクトなデザインのため、試験室での使用に最適です。●重量は20kgと軽量なため、持ち運びも容易です。●不活性ガス（N2、Ar）による粉砕も可能です。●弊社スケール違いで3機種あり、2番目に大きい機種となります。【仕様・用途等】●外観寸法：533×360×600H●重量：約20kg●風量：350L/min（250L/minを選択も可）●粉砕標準圧力：0.7MPa●オプション品：

ヴァーダー・サイエンティフィック株式会社

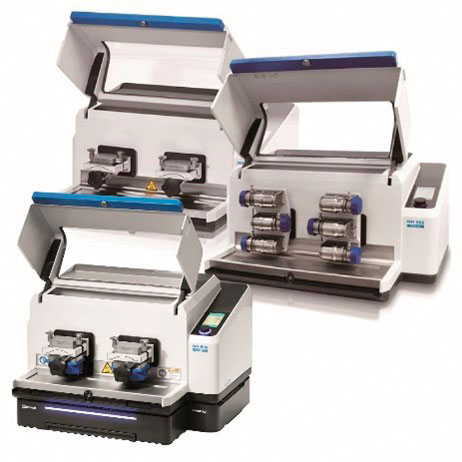

レッチェ ミキサーミル MM500シリーズ

【製品の概要・特長等】人気の卓上型ミキサーミルMM400のスケールアップモデルです。粉砕ジャー最大６個まで装填可能なMM500VARIO、粉砕ジャー容量が最大125mLまで装填可能なMM500NANO。振とう数もシリーズ最大の35Hzで高い粉砕力を誇ります。粉砕プロセスの温度をモニターして-100℃～+100℃の範囲で温度コントロールできるMM500Controlの3機種があります。粉砕プロセス中の粉砕容器の内部の温度、圧力をモニタリングする「グラインドコントロール」（別売オプション）もあります【仕様・用途等】●投入粒径：VARIO:＜ 8mm NANO/コントロール:= 10 mm●粉砕粒度：VARIO:5μm＜ NANO/コントロール:～ 0.1 µm●処理量：VARIO:最大6×

槇野産業株式会社

微粉砕機 SRCシリーズ（樹脂用破砕機）

【特長】●プラスチックペレットを常温で0.3～1mm程度に微粉砕●シャープな刃物によるカットだから粉砕物の温度上昇が非常に少ない●熱の影響を受けやすい樹脂の粉砕が可能●スクリーン不使用で破れや目詰まりのトラブルなし●空気流による分級で要求粒度を確保●刃物は着脱が簡単で再研磨可能【原料用途】●PE（ポリエチレン）/PP（ポリプロピレン）/PLA（ポリ乳酸）その他高分子材料
